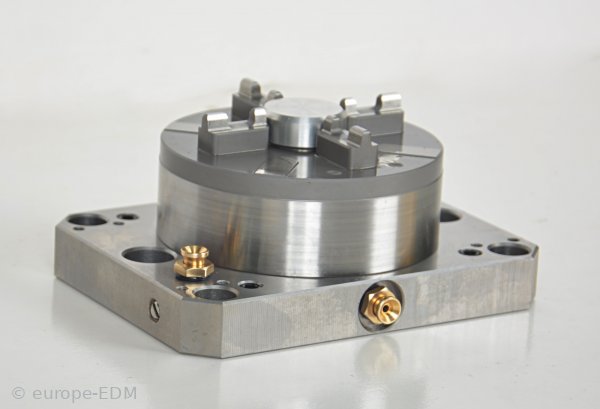

Pneumatisches Spannfutter ITS-50/100 kompatibel

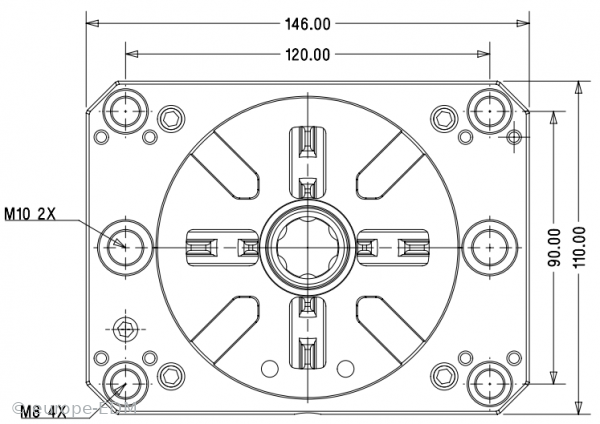

Montage auf dem Maschinentisch mit Schrauben M8/M10
Standardbedienung: mit einer Luftpistole oder Luftanschluss in der Werkstatt

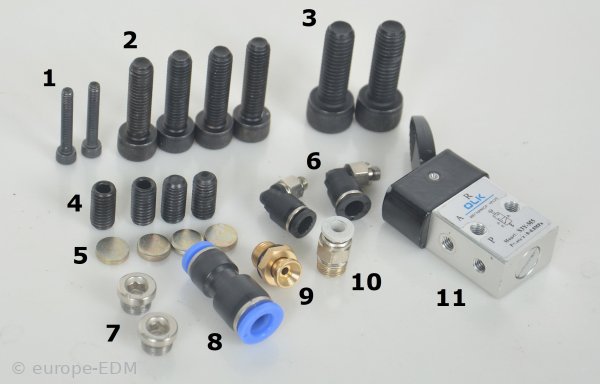

inklusive Zubehör:
1 M4x25 Schraube (2x)
2 M8x30 Schraube (4x)
3 M10x30 Schraube (2x)
4 M8x16 Gewindestift (4x)
5 Ausgleichsplättchen (4x)
6 45° Anschluss ⌀6mm (2x)
7 Dichtstopfen (2x)
8 Adapter ⌀6-zu-8mm
9 manuelles Ventil
10 Anschluss ⌀6mm
11 Pneumatikschalter
12 Schlauch 6x300mm ⌀ (nicht abgebildet)
| ID | MATERIAL | DIMENSION | CLAMP POWER | REPEATABILITY | UNIT |
| SZ-412-500500 | INOX | 146x110x 55 (Z-reference)mm | 8000N | 0,002 mm | 1 |
